一、产品简介：

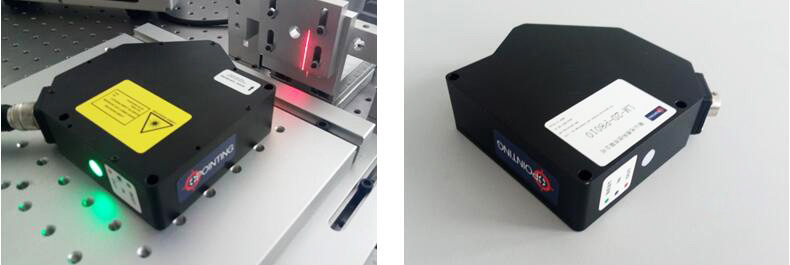

LM-2D系列高精度二维激光位移传感器，采用最新的激光三角测量技术，通过检测被测目标上的激光条纹的位置变化，实现了对被测目标的快速、高精度的检测和测量，可以对被测物的高度、宽度、间隙、角度、轮廓、位移、速度以及振动等物理量进行非接触性测量。

二、主要功能：

●高度检测
●宽度检测
●位置检测
●形变检测
●轮廓/截面检测
●角度检测

三、技术优势：

1、光强自动反馈：设计了闭环光强自动反馈系统，可以根据外界的环境变化，自动调节投射激光的光强、频率、增益及曝光等参数，保证了测量精度，实现了多目标、多环境下的高精度测量。
2、设计了高速、高精度、高稳定性的CCD光强采集芯片，实现了对光斑信息的快速、准确的采集与传输，提高了测量精度。
3、由资深光学专家设计了高精度物镜镜头，镜头由六片光学镜片组成，在实现大分辨率的同时，实现了极小的像差，保证了不同角度的光都能准确的集中在CCD芯片上，提高了测量精度。
4、根据不同测量量程专门设计的测头结构，减少了由于滤光镜表面的反射与折射所带来的误差，保证了测量的精度。

注：要保证激光投射与接收的滤光镜表面不被水、油等污渍所沾黏，否则会影响光的折射而影响稳定性和精度。

5、高稳定性的IP67级别的结构设计，即使在有水花溅射的环境下也能正常使用；同时传感器测头具有安装简单、使用方便的特点。

注：要保证激光投射与接收的滤光镜表面不被水、油等污渍所沾黏，否则会影响光的折射而影响稳定性和精度。

6、高性能的控制器，实现了数据高速稳定的处理，同时由资深软件工程师设计了高效稳定的处理软件，具有运算性能优越、功能强大、使用方便等特点。
7、高稳定性的高柔连接线，具有传输距离远、速度快、性能稳定的特点。

四、技术参数：

型号	LM-2D-P8010
分辨率	Z轴（垂直方向）：3um  ；  X轴（水平方向）：5um
重复精度	1um
参考距离	80mm
测量范围	Z轴（垂直方向）：80±5mm  ；  X轴（水平方向）：20mm
光源波长	635nm/650nm
线性度	0.5%F.S
采样频率	100Hz
工作温度	0-40℃
电源	AC220V/50Hz
测头大小	110mm(L)×125mm(W)×37mm(H)
重量	0.5㎏
